amjs澳金沙门线路小直径快进给“LP220"

2024-10-24

模具制造中

有很多"小镶件和壳芯"

一般方法都是使用“虎钳”夹住加工

刀具选择"刀杆or小刀盘"

还要经常担心“打飞机”

或者选择铣刀慢慢干

我们称之为“磨洋工”



这样既没有效率

也浪费时间

在"提效降本"的大趋势下

是否有解决之道？



amjs澳金沙门线路公司推荐

LP220S系列粗加工+

AP220系列半精→精加工

=perfection

加工案例

刀具型号：LPGT010210ER-MM
刀具材质:GH1015
加工材料:718H
机床品牌:绮力SK8
机床规格:850
刀具刃径:13R1.2*3T
转速:4000
vc=163
进给:3000
fz=0.25
切宽:8.0
下刀量:0.15~0.2(顺銑)
加工时间: 10H(多件混合加工)
刀具效果:有磨损 未缺角
客户满意度:满意

客户名称:HLYX

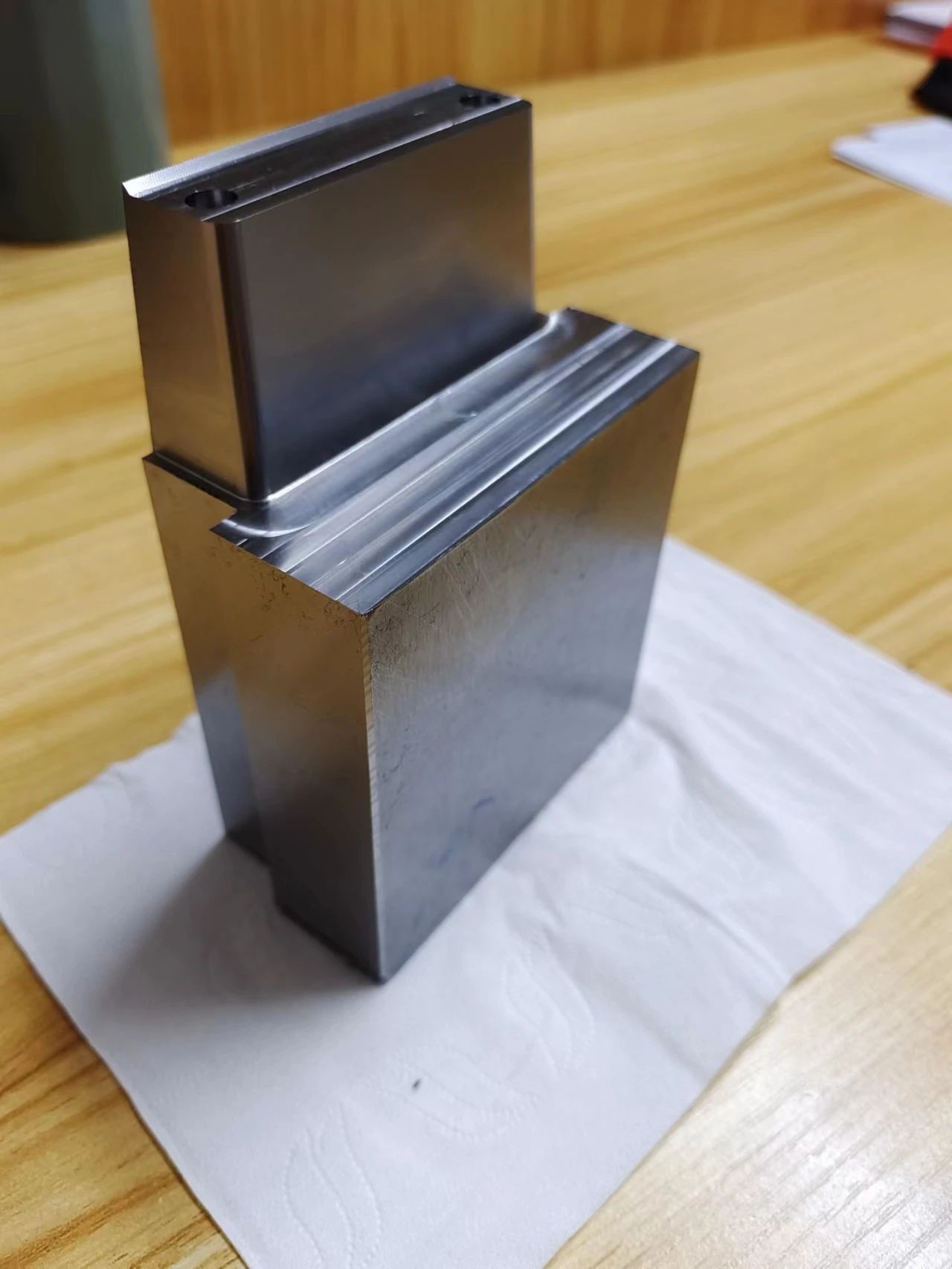

如上图所示：

模具中的小镶件(或壳芯)
如何实现高效加工？
--使用铣刀？
--使用刀盘？
--使用R0.8刀杆？

如何装夹？
--使用大直径刀具
当然需要虎钳一个一个夹住
反复装夹

是否浪费时间？

amjs澳金沙门线路推荐选择210K
--LP220快进给系列粗加工

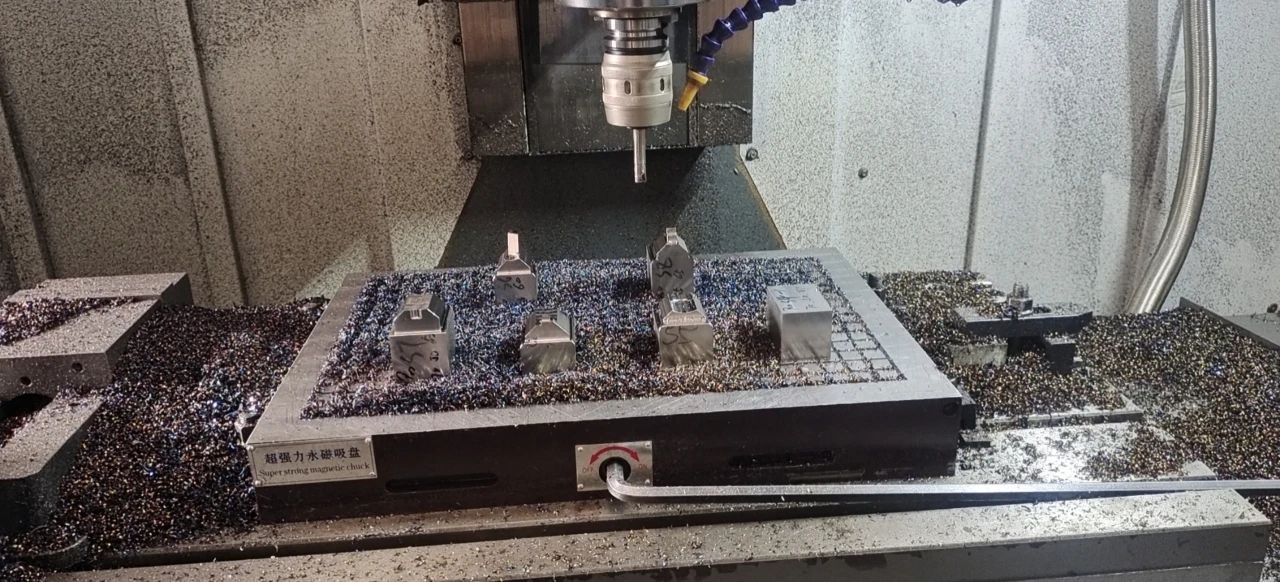

上图加工参数2
刀具型号：LPGT010210ER-MM
刀具材质:GH1015
加工材料:718H
机床品牌:盛鸿
机床规格:1060
刀具刃径:13R1.2*3T
转速:4000
vc=163
进给:3000
fz=0.25
切宽:8
下刀量:0.15
加工时间: 6H

刀具效果:有磨损  未缺角

客户满意度:满意

客户名称:HLYX

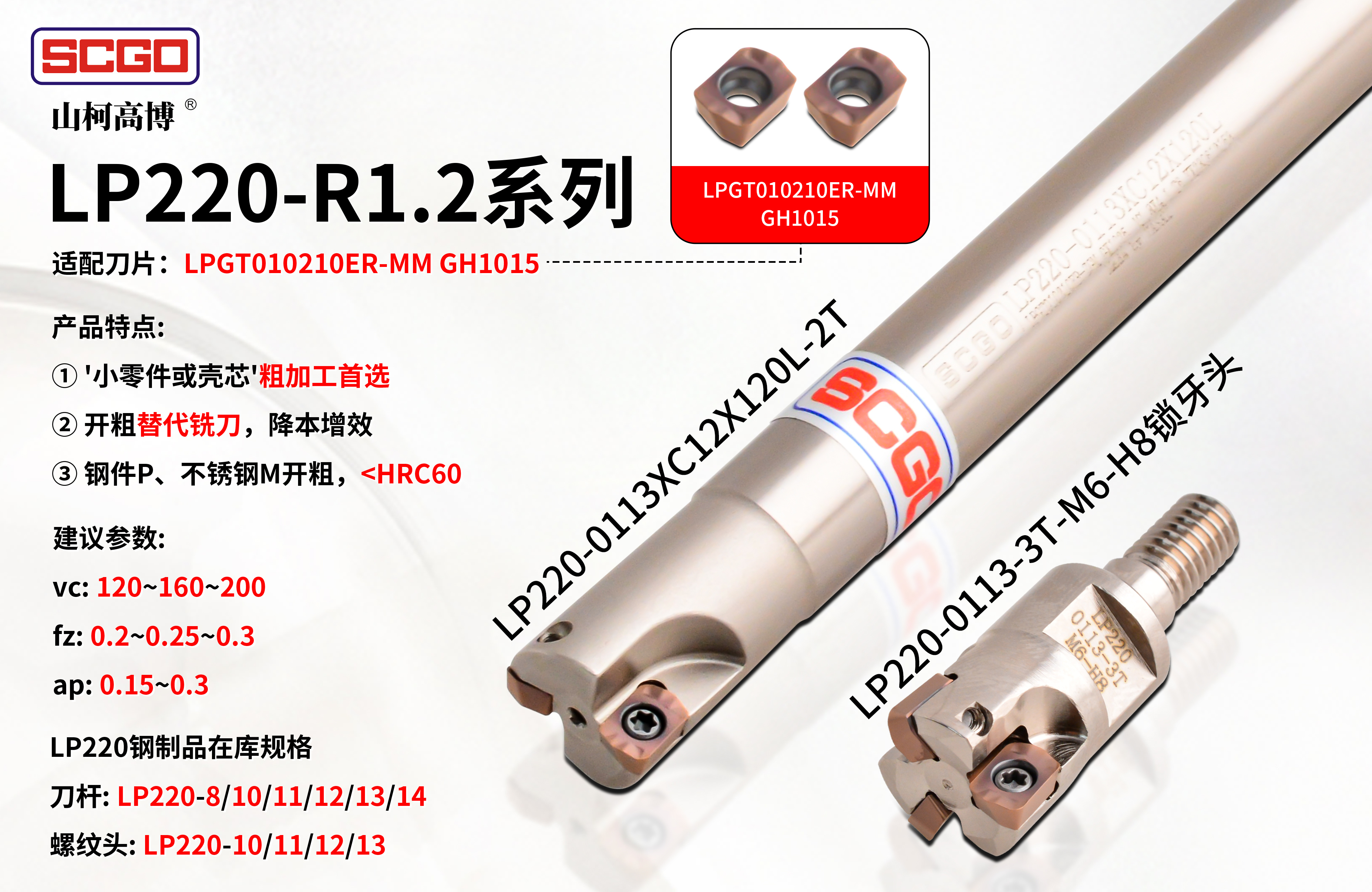

产品品牌：山柯高博®SCGO®

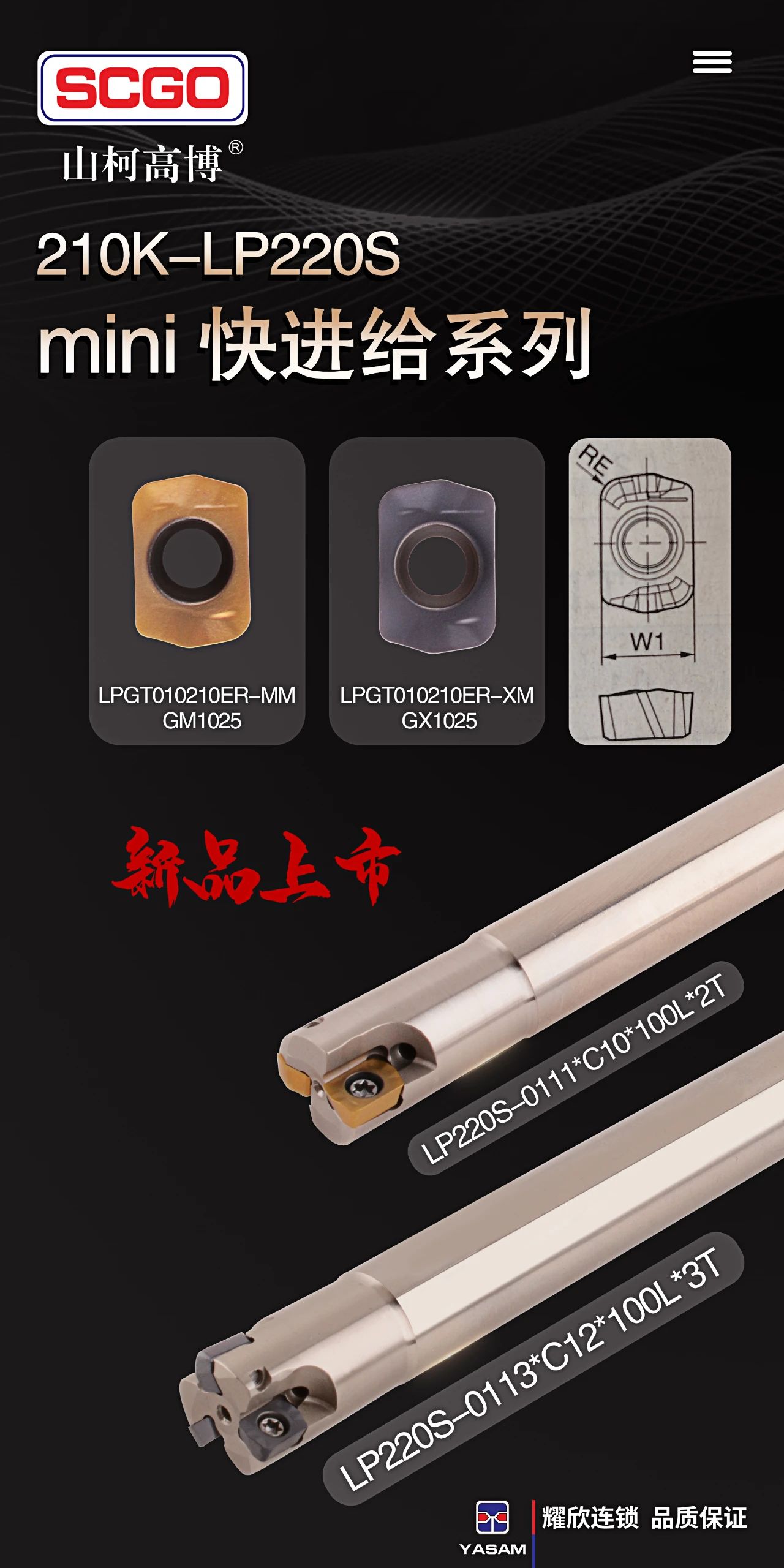

210K-LP220S

--mini快进给系列



--210K说明

2=2个角

10=10°主偏角



刀片一

LPGT010210ER-XM GX1025

刀片颜色:黑色

适合加工:P  K



--加工参数

碳钢P

Vc 120~180~250

fz 0.2~0.4~0.6



合金钢P

Vc 100~160~220

fz 0.2~0.4~0.6



模具钢P HRC40

Vc 80~140~180

fz 0.2~0.3~0.5



模具钢P HRC40~50

Vc 100~160~130

fz 0.2~0.25~0.3



灰铁K

Vc 120~180~250

fz 0.2~0.4~0.6



球铁K

Vc 100~150~200

fz 0.2~0.3~0.5



刀片二

LPGT010210ER-MM  GM1025

刀片颜色:黄色

合加工粘性材料:M



--加工参数

奥氏体不锈钢M

Vc 100~160~220

fz 0.2~0.3~0.5



马氏体不锈钢M

Vc 150~200~250

fz 0.2~0.3~0.5



沉淀硬化不锈钢M

Vc 90~120~150

fz 0.2~0.3~0.5



刀片三

LPGT010210ER-MM GH1015主推

加工：P M K

刀片颜色：古铜色

加工硬度：＜HRC60



编程R角:R1.2



刀杆规格:

LP220S-0108*C10*80L*1T

LP220S-0110*C10*90L*2T

LP220S-0111*C10*100L*2T

LP220S-0112*C10*90L*3T

LP220S-0113*C12*100L*3T

LP220S-0114*C12*90L*3T

S=内水冷



定制配件

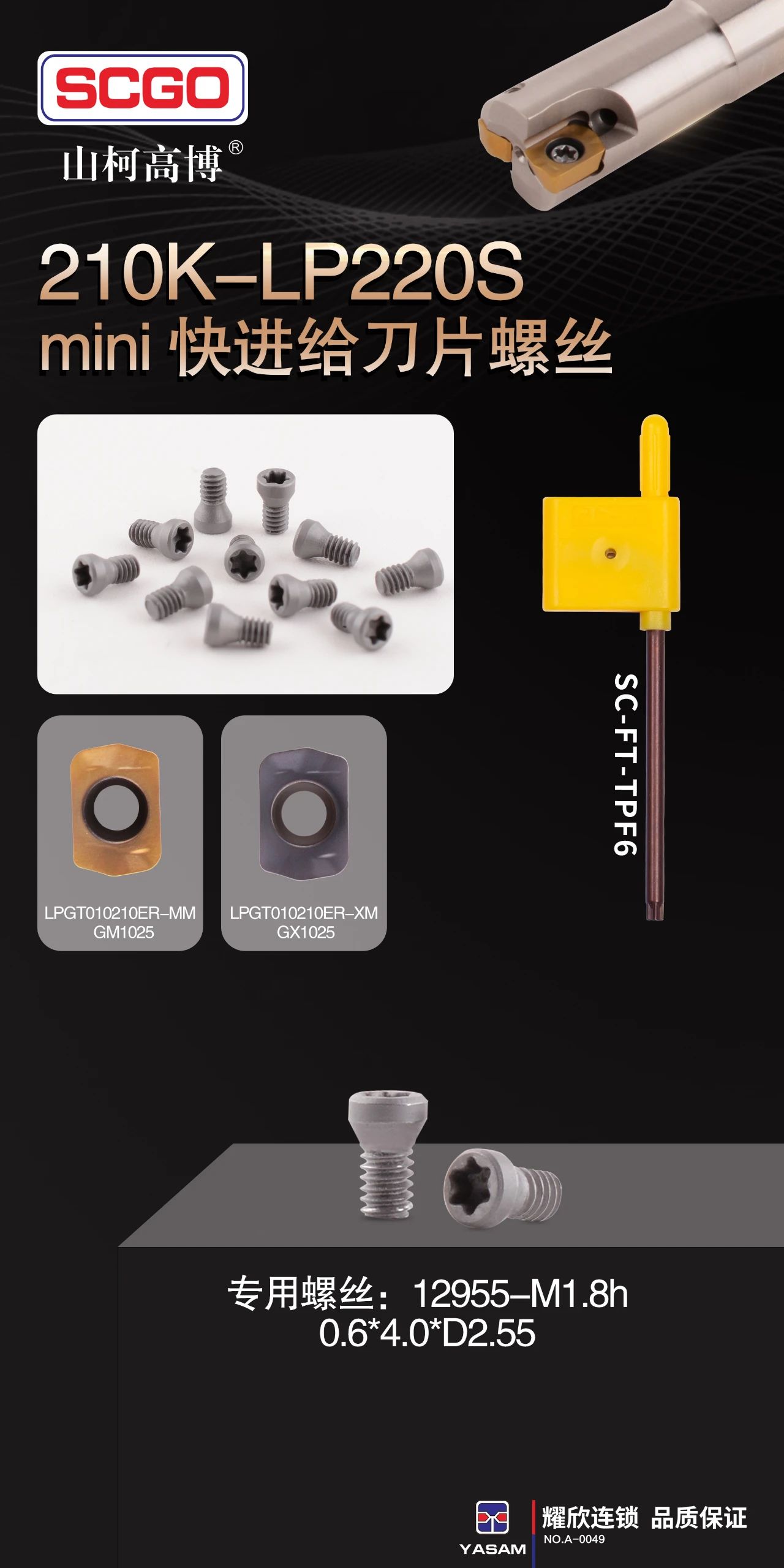

螺丝:12955-M1.8h0.6*4.0*D2.55定制品





刀片型号：LPGT010210ER-MM

刀片材质:GH1015

加工材料:NAK80
机床品牌:深圳盛鸿
机床规格:1060三硬
刀具刃径:LP220S-13R1.2*3T
转速:4000
vc=164
进给:3500
fz=0.29
切宽:10
下刀量:0.2
加工时间: 3H
刀具效果:刀片发白未见有缺失角
客户满意度:满意

客户名称:HLYX

210K推广客户群体

--210K为粗加工，快进给=高效率

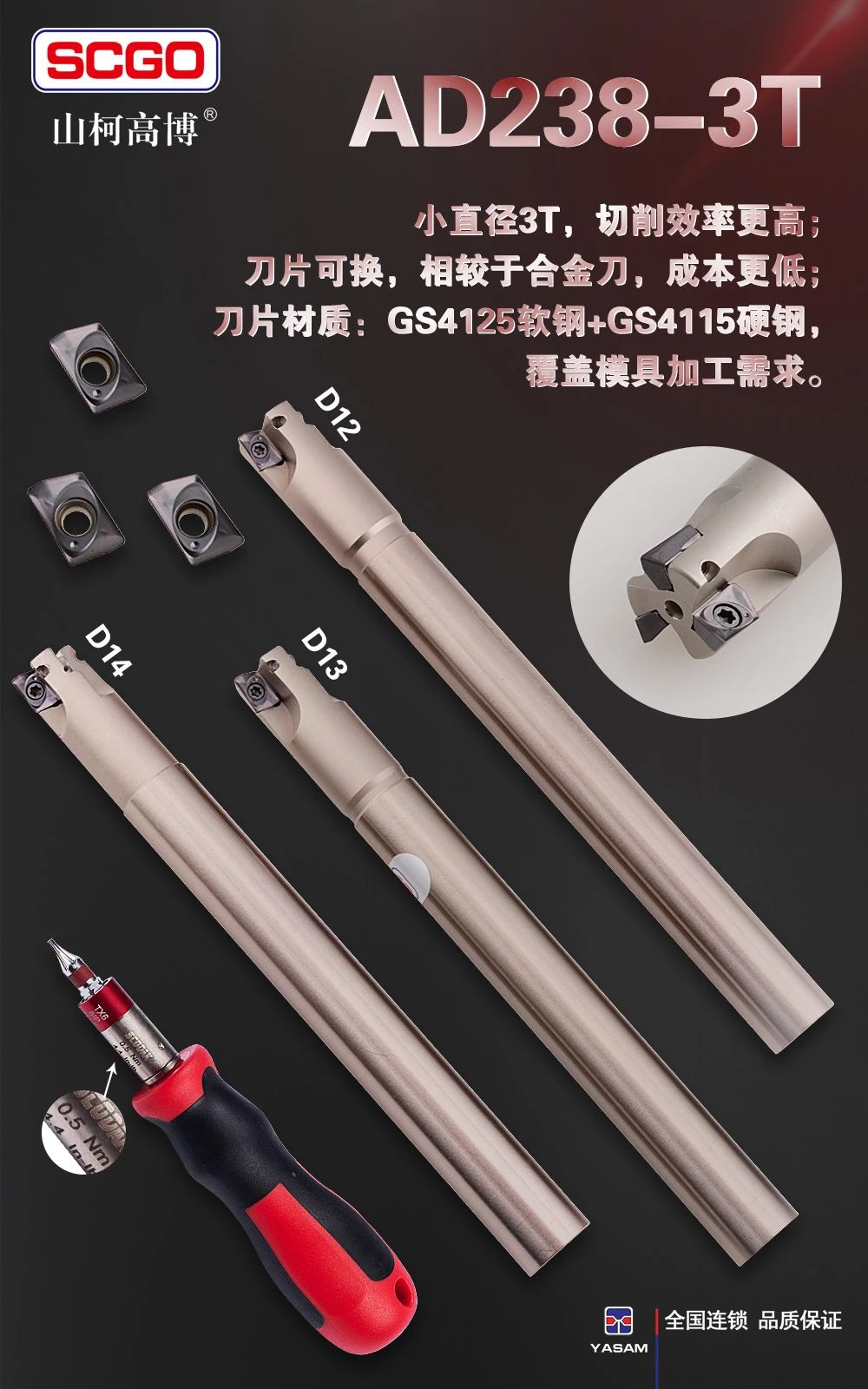

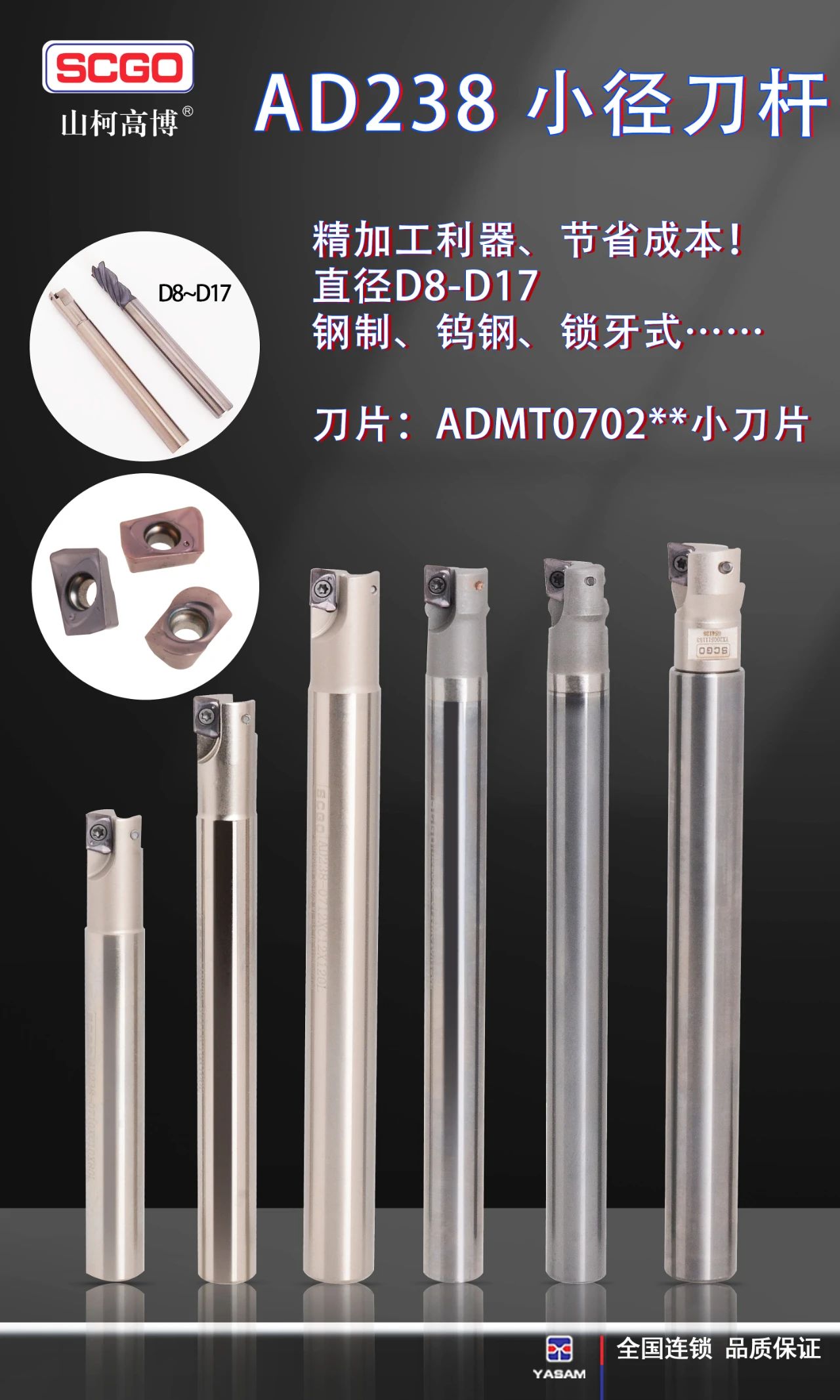

--AD238为半精至精加工，方肩铣



210K+AD238=最佳搭档

--同直径推荐使用

210K-D11开粗→AD238-D11半精
